Analyse af bøjningsrevner på dannet Q235B varmvalset stålplade

Q235B varmvalset bånd er et almindeligt kulstofstrukturstål. Den har en anstændig forlængelse, styrke, sejhed og formbarhed. Materialet fungerer godt til stempling og svejsning, så fabrikker bruger det i vid udstrækning til at fremstille mekaniske dele og højstandard svejsede strukturelle komponenter til bygninger og broer.

Vi kørte prøveformningstest, men fandt masse revner under bøjning. For at finde de grundlæggende årsager og lave forbedringsplaner, der opfylder kundernes standarder, udførte vores team tests på revnede prøver. Vi kontrollerede kemisk sammensætning, mikrostrukturer af revnede og intakte områder, brudoverfladeform, interne indeslutninger og kornstørrelse for at bekræfte, hvad der førte til bøjningsrevner.

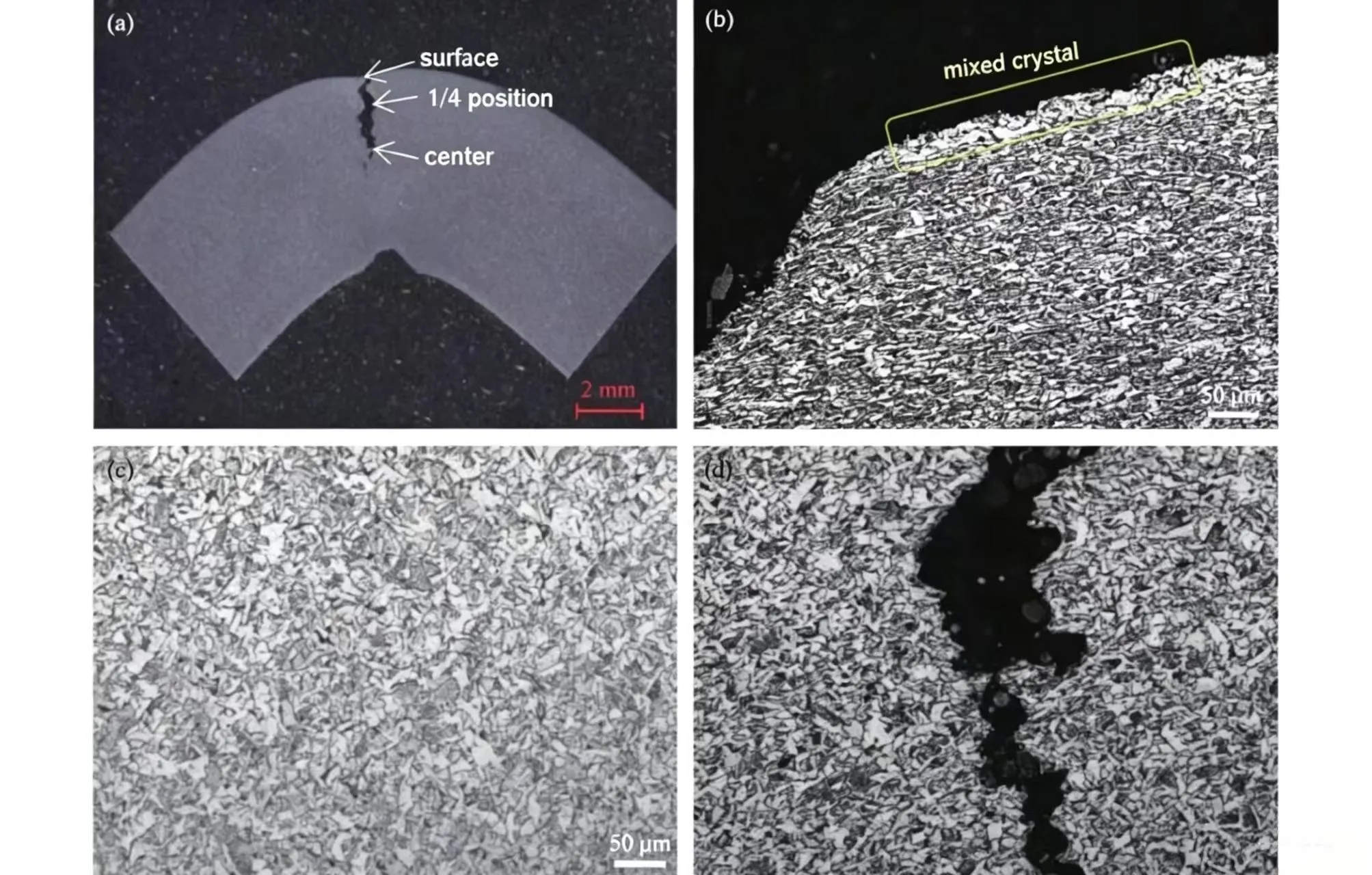

Ingeniører hos Sanhe fandt, at overfladeafkulning og blandet kornstruktur ikke starter revner, men får eksisterende revner til at sprede sig meget hurtigere. Mikrostrukturen af ​​den rå strimmel forbliver konsistent på tværs af alle teststykker: Bainitindholdet falder fra overflade til kerne, mens ferritindholdet stiger, og en lille mængde nåleformet ferrit vises på strimlens overflade.

Løsninger

1. Slib grater af båndkanterne før stansning og bukning. Dette fjerner små mikrorevner forårsaget af grov skæring og reducerer bøjningsrevner i høj grad.

2. Tal med kunden om deres strenge bøjningskrav. Vi kan enten anbefale alternative stålkvaliteter med lavere flydespænding eller tilpasse Q235B-bånd til deres ordre ved at justere målværdierne for trækstyrke. Skræddersyede blødere mekaniske egenskaber vil passe til deres stemplingsproces og stoppe bøjede revner i at opstå.
